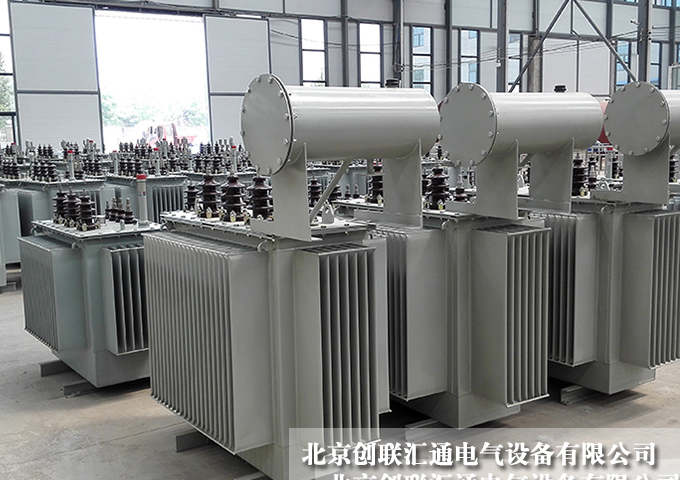

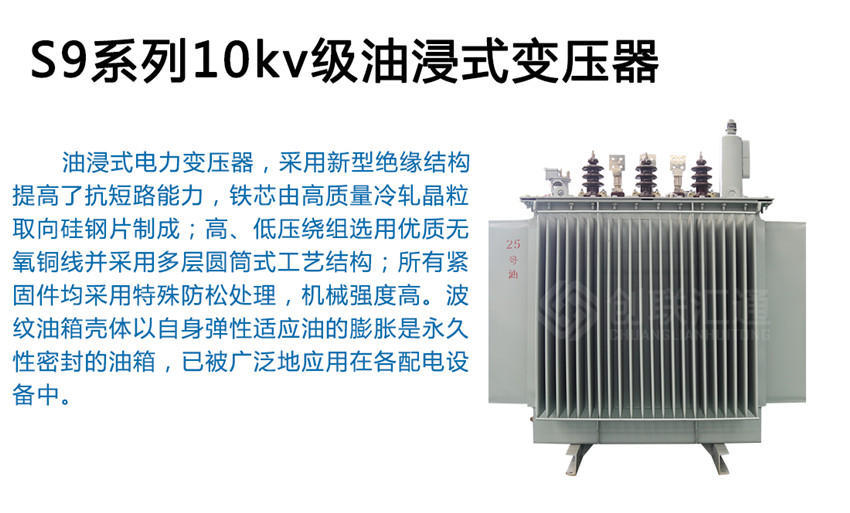

S9系列10kv級油浸式變壓器廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所。
全國24小時銷售熱線:13263317831
一、可靠的結構
我公司在傳統結構和成熟的技術基礎上，做了許多改進，如采用了：
1.帶縱向油道的螺旋式線圈，內部散熱更好；
2.改進了線圈端面的有效支撐，抗短路電流能力更強；
3.采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠；
4.我們還有很多獨特而可靠的結構，為您服務；
5.選用更高性能水平的變壓器，將具有更高水平的技術含量。
二、優質的材料
選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓器的負載損耗更低，電氣性能更為可靠。
選用優質的硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。
選用優質層壓木絕緣件，絕不開裂，即使在短路電流作用下，紋絲不動。
選用經過深層過濾的變壓器油，更低的含水、含氣、含雜質水平，變壓器工作更加可靠。
選用優質橡膠密封材料，有效防老化，杜絕滲漏。
所有原材料經過的質檢，有效防老化，杜絕滲漏。
所有原材料經過的質檢，所有原材料廠家均經過按照家標準ISO9000的嚴格審查。
三、技術經濟性能好
S9系列產品降低了空載損耗、負載損耗、空載電流，與S7系列相比分別下降了10%、24%、46%，而使運行成本降低了19%.
四、變壓器產品標準
GB 1094.1-1996 GB 1094.2-1996 JB/T10088-2004
GB 1094.3-2003 GB 1094.5-2003 GB/T 10237-1988
GB/T 6451-2008 GB/T 7595-1987 JB/T 3837-2010
五、變壓器正常使用條件 變壓器特殊使用條件
海拔高度不超過1000m; 海拔高度超過1000m;
環境溫度： 環境溫度：
最高氣溫+40℃ 最高氣溫+40℃
最熱月平均氣溫+30℃ 最低氣溫-25℃
最高年平均氣溫+20℃
戶外最低氣溫-25℃
|
型號 |
電 壓 組 合 |
空載 損耗 (kW) |
負載損耗 (kW) |
空載電流 (%) |
阻抗電壓 (%) |
重 量 |
外形尺寸 |
軌 距 （mm）
|
||||||
|
高壓 (kV) |
高壓分接范圍 (%) |
低壓 (kV) |
油重 |
器身重 |
總重 |
長 |
寬 |
高 |
||||||
|
S9-5/10 |
6 6.3 10 |
±5 |
0．4 |
0.04 |
0.18 |
2.85 |
4 |
43 |
50 |
125 |
780 |
450 |
850 |
400×400 |
|
S9-6.3/10 |
0.05 |
0.21 |
2.72 |
4 |
43 |
65 |
150 |
790 |
450 |
860 |
400×400 |
|||
|
S9-10/10 |
0.06 |
0.30 |
2.65 |
4 |
55 |
110 |
197 |
920 |
450 |
1048 |
400×400 |
|||
|
S9-20/10 |
0.10 |
0.50 |
2.6 |
4 |
65 |
150 |
244 |
930 |
450 |
1087 |
400×400 |
|||
|
S9-30/10 |
0.13 |
0.60 |
2.1 |
4 |
70 |
140 |
285 |
1000 |
730 |
1098 |
400×400 |
|||
|
S9-50/10 |
0.17 |
0.87 |
2 |
4 |
80 |
205 |
375 |
1045 |
745 |
1163 |
400×400 |
|||
|
S9-63/10 |
0.20 |
1.04 |
1.9 |
4 |
90 |
235 |
430 |
1070 |
756 |
1193 |
400×400 |
|||
|
S9-80/10 |
0.25 |
1.25 |
1.8 |
4 |
100 |
280 |
490 |
1080 |
770 |
1253 |
400×400 |
|||
|
S9-100/10 |
0.29 |
1.50 |
1.6 |
4 |
110 |
320 |
560 |
1090 |
824 |
1283 |
450×450 |
|||
|
S9-125/10 |
0.34 |
1.80 |
1.5 |
4 |
125 |
370 |
650 |
1135 |
843 |
1308 |
550×550 |
|||
|
S9-160/10 |
0.40 |
2.20 |
1.4 |
4 |
140 |
450 |
760 |
1245 |
853 |
1368 |
550×550 |
|||
|
S9-200/10 |
0.48 |
2.60 |
1.3 |
4 |
165 |
525 |
875 |
1219 |
878 |
1398 |
550×550 |
|||
|
S9-250/10 |
0.56 |
3.05 |
1.2 |
4 |
190 |
625 |
1035 |
1320 |
943 |
1433 |
550×550 |
|||
|
S9-315/10 |
0.67 |
3.65 |
1.1 |
4 |
220 |
745 |
1225 |
1335 |
1058 |
1488 |
550×550 |
|||
|
S9-400/10 |
0.80 |
4.30 |
1 |
4 |
275 |
905 |
1465 |
1545 |
1120 |
1558 |
660×660 |
|||
|
S9-500/10 |
0.96 |
5.10 |
1 |
4 |
305 |
1050 |
1715 |
1600 |
