地埋式變壓器分成地上和地下二部分，適合城市環境（安裝在地下室或地窖內），尤其適合人口密集的中心城市。地埋式變壓器不占地面面積，并且有很多技術優勢，優秀的防水、溫升、散熱、耐腐蝕性，讓它得到廣泛應用和認可。地埋式變壓器主要應用在橋梁、隧道、高速公路、旅游景點等領域。

地埋式式變壓器的結構

 1、線圈：線圈材料采用優質無氧銅材料制造的扁線，低壓線圈采用連續式或螺旋式結構；高壓線圈采用連續式或糾結連續式結構，首末段加強絕緣，線圈采用不浸漆，但經過干燥處理形成一個有機整體。

 2、鐵心：鐵心材料多選用優質高磁導冷軋取向硅鋼片，全斜接縫，步進式三級接縫，無孔綁扎，板式夾件結構。

 3、引線：高壓引線，有載調壓時采用優質的有載調壓分接開關，無勵磁調壓小電流時采用無勵磁調壓分接開關，大電流時采用三只單相無勵磁分接開關。

 4、器身絕緣：鐵心窗口內線圈上端增設30毫米整體層壓木壓圈及30毫米分體附壓板，下端增設70毫米整體層壓木托板，不但加強了主絕緣強度，而且提高了線圈軸向的動穩定性。

 5、油箱：專門裝變壓器油的使用，為了更加穩定變壓器的使用。起變壓器油箱占領了很重要的部分。

地埋式箱變的特點

一. 節能環保 地埋式箱式變壓器占土層的空間比傳統箱式變壓器大為變小，使之能挨近負載中心而安裝，合理降低低壓電纜的長短，并為家一年節省很多的低壓電能線損，達標既節能減排措施又節電的雙向效率。而傳統箱式變壓器受體積的限定，無法找尋適合的地址安裝，故因此使安裝地址與用地負載間距很遠，使低壓配電間距大，并提升耗損。

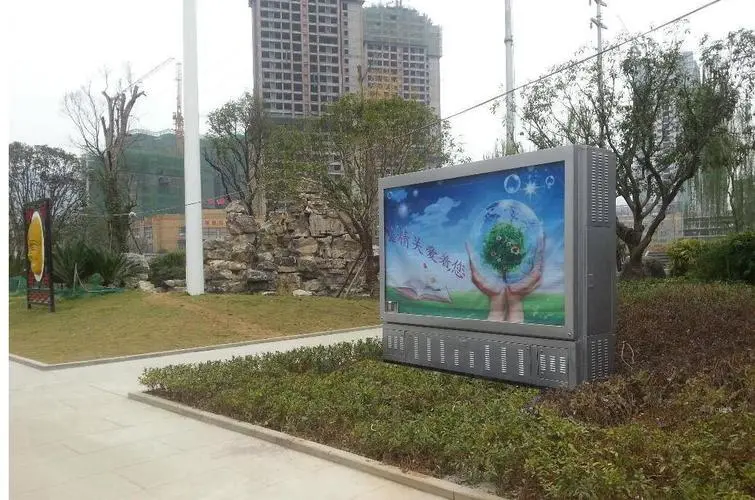

 二、美化環境地埋式箱式變壓器的土層以上是一臺燈箱廣告或其他景觀廂體，它把不太好看的機電設備恰當?shù)难诓卦诰坝^式箱體內，對周?chē)沫h(huán)境具有優化和相互配合功效，并變成了城市中的一條靚麗景色。而相比較傳統的箱變則是將機身裸露在外面，沒有絲毫的美觀度可言。

 三，降低噪聲和幅射降低噪聲和幅射 地埋式箱式變壓器把變壓器埋在路面以下，合理降低了變壓器的噪音，特別是在是對夜深人靜時的變壓器空載噪音，防止了對住戶的噪音滋擾，并且，底坑也屏蔽掉變壓器的電磁輻射，清除了大家身理上和情緒上的影響。而傳統的箱變的變電器噪音和電磁輻射可根據變電器門的排熱口傳來，令大家造成不安全感
