SZ9系列立體卷鐵心有載調壓油浸式變壓器，是在S11、S13系列立體卷鐵心油浸式變壓器的基礎上開發出的升級產品?？稍趲ж摵傻那闆r下自動或手動對有載開關進行操作，實現調壓，還可以通過控制器實現遠距離調壓控制。產品適用于電網電壓波動較大、而對電壓要求較穩定的用戶。

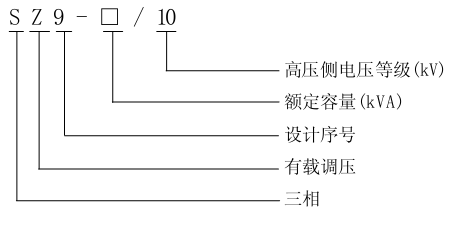

SZ9系列有載調壓油浸式變壓器型號說明

SZ9系列有載調壓油浸式變壓器結構組成
鐵芯：采用高導磁晶粒取向冷軋硅鋼片，為心式鐵芯結構，采用全斜接縫迭積式，鐵芯柱為多級階梯的圓截面，鐵軛與鐵芯為等截面，這種結構可有效降低空載損耗和噪聲。
繞組：繞組采用瓦楞油道，不浸漆工藝，并用緊縮帶綁扎，均為同心式線圈。高壓繞組具有對應分接電壓要求的抽頭，這些抽頭引至分接開關上，以便實現帶負荷調壓。
有載分接開關：有載分接開關安裝在箱蓋上，是實現有載調壓的關鍵部件，它可以在不切斷負荷電流的情況下，通過切換分接頭來改變變壓器的變比，從而調節輸出電壓。開關操作機構具有手動、自動功能。
油箱：變壓器油箱由波紋壁構成，表面采用粉塵噴涂，漆膜牢固。波紋散熱片不但具有冷卻功能，還能補償因溫度升降而引起的變壓器油體積的變化，因此部分全密封變壓器沒有儲油柜，降低了變壓器整體高度。
安全保護裝置：所有容量段的變壓器均裝有壓力釋放閥，當變壓器內部壓力過高時，壓力釋放閥會自動開啟，釋放壓力，以保護變壓器。此外，根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器，用于監測變壓器內部的故障。
油溫測量裝置：變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm。對于1000-2000kVA的變壓器，還裝有戶外式信號溫度計，以便實時監測變壓器油溫。
油保護裝置：通常變壓器會裝有儲油柜，其一端裝有油位計，用于觀察油位變化。儲油柜上還會加裝帶油封的吸濕器，以吸收空氣中的水分，防止變壓器油受潮。
SZ9系列有載調壓油浸式變壓器性能特點
1.可靠性高、性能水平先進、經濟指標合理。
2.鐵芯采用階梯形的三級接縫，表面涂刷固化漆，以降低損耗和噪聲。
3.繞組結構新型，油道設計合理，采用新的絕緣結構，提高機械強度和抗短路能力。
4.油箱形式多樣、美觀、大方。

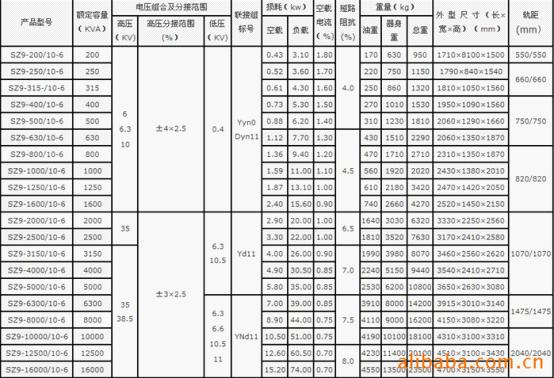

SZ9系列有載調壓油浸式變壓器技術參數
