干式變壓器是一種變壓器類型，被廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。大家都知道散熱對變壓器是非常重要的一個因素，良好的散熱可以大大延長變壓器的壽命，增強變壓器的運行穩定性，變壓器的外殼與變壓器的散熱性能之間是有關聯的，那么具體有什么關系呢？北京創聯匯通電氣今天為您分析。


　　干式變壓器在運行時多帶有外殼，外殼的材料為鋼板、鋁合金或不銹鋼等。如何把變壓器在運行時產生的熱量散到殼體外面，保證變壓器的正常運行，是判別戶內型變電所設計優劣的一項重要指標，也是在變壓器設計中必須要考慮的一個重要因素。

　　

　　影響干式變壓器運行溫升的原因有很多，除變壓器自身產生熱量的大小、散熱氣道的大小，器身高度等原因外，也與外殼的防護等級以及外殼內、外環境溫度、空氣流動速度等因素密切相關。變壓器本身的參數選取及其散熱氣道大小要與結構相適應。

　　

　　外殼的散熱能力對干式變壓器溫度系統也起著舉足輕重的作用，如果外殼內、外的空氣流通不好，外殼內的熱量也會越積越多，長期運行后殼體內環境中的空氣溫度會越來越高，變壓器的溫升加上較高的環境溫度，對整個系統是很危險的，因此，必須重視外殼內外的通風要求。

　　

　　1、在家標準圖中，給變壓器外殼通風孔的面積為有效面積，通風孔的有效面積小于1，部分設計沒有注意到開孔面積與有效面積之間的差異及通風孔的位置問題，導致實際變壓器室的有效通風面積不能滿足變壓器運行的要求。


　　2、在我，夏季氣溫較高時往往也是電氣負荷較大的時候，變壓器周圍的環境溫度高加上負荷大，干式變壓器容易超載運行，變壓器外殼呢溫度自然升高，影響變壓器出力。　　

　　

　　3、新建變電所招工難的配電房尺寸受整棟建筑物柱距的限制，有些要求變壓器外形尺寸不能太大，變壓器外殼離墻的距離很小，直接影響變壓器周圍的通風效果。

　　

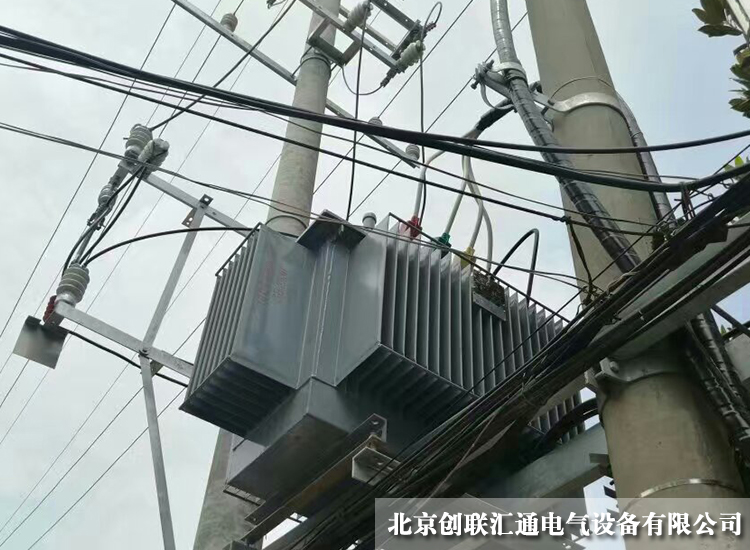

　　變壓器油枕安裝在變壓器的油箱(變壓器波紋油箱)上，還有一個用“玻璃”封閉的管道，叫“防爆管”，就是防止變壓器故障時，油溫快速增高，體積急劇膨脹，油枕中已不能容納時，油流就會擠碎玻璃，從防爆管沖出，保護變壓器不受大的損壞。

　　

　　變壓器油箱(波紋油箱)散熱管里面要有冷卻油,是管道形的。變壓器油箱(波紋油箱)豎直設計是為了使冷卻油依靠自身密度的變化
