箱變的主要結構

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-07 14:53:59
導讀:箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分,箱變前三位字母符號的意義是:Z-組合式;B-變電站;N(W)-戶內(戶外,可不加);X-箱式;Y-移動式。根據實際需要,高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關,也

箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分,箱變前三位字母符號的意義是:Z-組合式;B-變電站;N(W)-戶內(戶外,可不加);X-箱式;Y-移動式。


根據實際需要,高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關,也有的只安裝饋線開關.向低壓終端用戶直接饋電。還可裝補償電容器、計量裝置等。配電變壓器一般選用油浸式或干式變壓器。

歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的,可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S11 或干式的等。

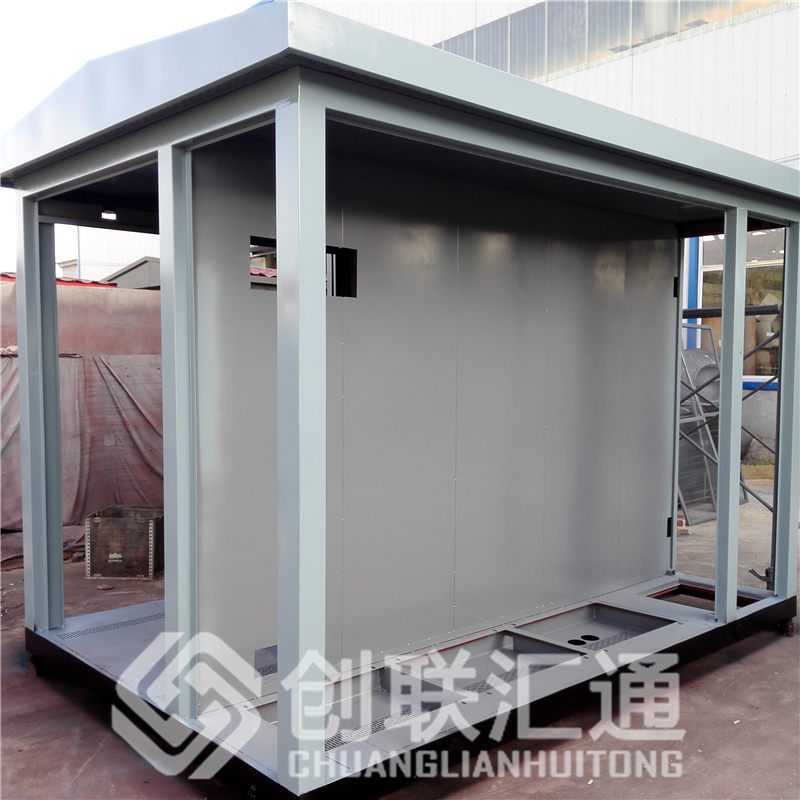

箱體有兩種構成方式,即“目”字形布置和“品”字形布置?!澳俊弊中尾贾玫母叩蛪菏逸^寬,便于實現環網或雙電源接線的環網供電方案。

美式箱式組合變壓器,其結構分為前后兩部分,前部為接線柜,接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等;后部是油箱體及散熱片,變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變?yōu)樽罱鼑?guó)內廠家研制,應用還不廣泛,為雙層結構,高、低壓室置于變壓器室上面

歐式、美式和一體化式箱變各有優缺點,歐式箱變的體積較大,高低壓開關和變壓器都設于一個大殼體內,散熱條件差,需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱,散熱條件相對較好,但其造型較歐式差,其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少,優、缺點與美式箱變相似。另外,美式、一體化式箱變現國內只能制造630kVA容量以下的,歐式箱變卻可達1250kVA。
