歐式箱變、美式箱變、華式箱變?nèi)叩膮^(qū)別

分享到:
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-10-10 10:23:06
導讀:從結構上來看,歐式箱變采用高、低壓開關柜,變壓器組成的方式,70年代后期從法國、德國等國引進中國的。 美式箱變從90年代引進中國,結構上將負荷開關,環網開關和熔斷器結構簡化放入變壓器油箱浸在油中;避雷器也采用油浸式氧化鋅避雷器,變壓器取消油枕,油箱及散熱器暴露在空氣中。 華式箱變獨特的R法高壓聯接,各單元相

從結構上來看,歐式箱變采用高、低壓開關柜,變壓器組成的方式,70年代后期從法國、德國等國引進中國的。 美式箱變從90年代引進中國,結構上將負荷開關,環網開關和熔斷器結構簡化放入變壓器油箱浸在油中;避雷器也采用油浸式氧化鋅避雷器,變壓器取消油枕,油箱及散熱器暴露在空氣中。 華式箱變獨特的R法高壓聯接,各單元相互獨立的結構,分別設有變壓器室、高壓開關室、低壓開關室,通過導線連成一個完整的供電系統。

 從體積上看,歐式箱變由于內部安裝常規開關柜及變壓器,產品體積較大。美式箱變由于采用一體化安裝體積較小。 華式箱變采用集裝箱式一體機,產品體積比美式箱變大。
 從保護方面來看,歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時,用熔斷器的撞針使負荷開關三相同時分閘,避免缺相運行,要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護。

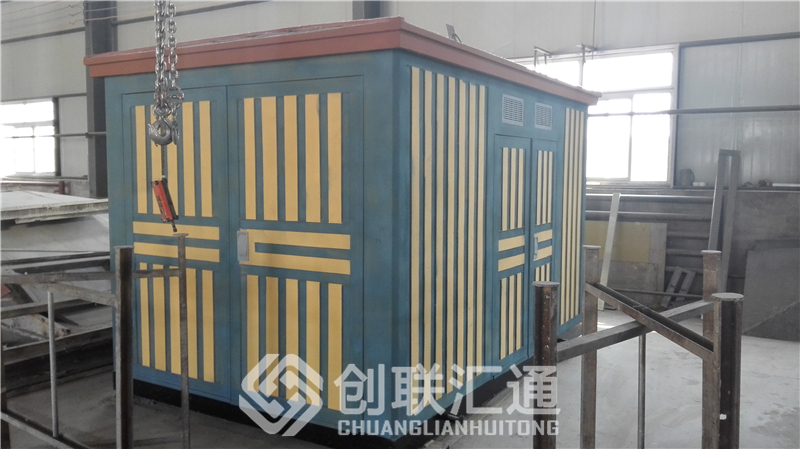

歐式箱變圖


 美式箱變高壓側采用熔斷器保護,而負荷開關只起投切轉換和切斷高壓負荷電流的功能,容量較小。當高壓側出現一相熔絲熔斷,低壓側的電壓就降低,塑殼自動空氣開關欠電壓保護或過電流保護就會動作,低壓運行不會發生。

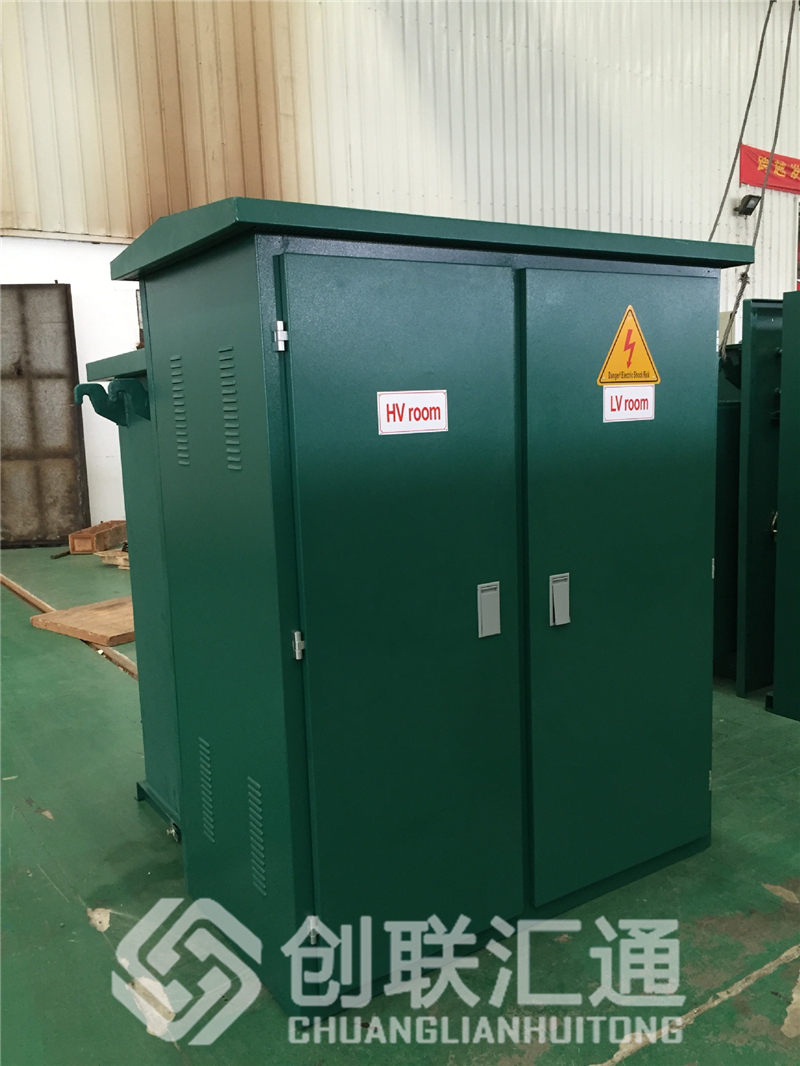

美式箱變圖


 華式箱變每相用一只熔斷器代替了美式箱變的兩支熔斷器做保護,其最大特點是當任一相熔斷器熔斷之后,都會保證負荷開關跳閘而切斷電源,而且只有更換熔斷器后,主開關才可合閘,這一點是美式箱變所不具備的。華式箱變同美式箱變相比增加了接地開關、避雷器,接地開關與主開關之間有機械聯鎖,這樣可以保證在進行箱變維護時人身的絕對安全。

華式箱變圖


 從產品成本來看,歐式箱變成本高。從產品降價空間看,美式箱變還存在較大降價空間,一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心,另一方面,美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外,占用高壓室空間。
