干式變壓器的規格和參數
文章來源:北京創聯匯通電氣 ????? 發布時間： 2023-10-11 11:02:56
導讀：干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻（AN）與強迫空氣冷卻（PF）兩種。干式變壓器結構類型有固定絕緣包封（SCB型）和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單，制造方便，大部分干式變壓器采用這種結構。交迭式主要用于特種變壓器

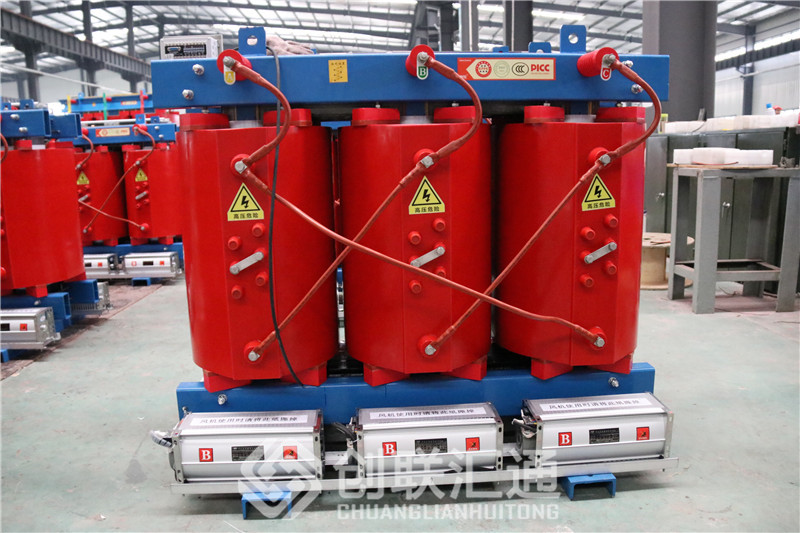

干式變壓器是指鐵芯和繞組不浸漬在絕緣油中的變壓器。干式變壓器冷卻方式有自然空氣冷卻（AN）與強迫空氣冷卻（PF）兩種。干式變壓器結構類型有固定絕緣包封（SCB型）和不包封繞組結構兩種。從高低壓繞組的相對位置看有同心與交迭式兩種。同心式結構簡單，制造方便，大部分干式變壓器采用這種結構。交迭式主要用于特種變壓器制造。
干式變壓器規格
以SCB-11—1250KVA/10KV/0.4KV干式變壓器為例，來解釋干式變壓器型號的意義：在上面型號規格中，S表示三相電力變壓器，C表示變壓器繞組為樹脂澆成型固體，在C字母位置上G表示繞組外絕緣介質為空氣，B為泊式繞組，在B的位置上R表示纏繞式繞組，11是系列號，1250KVA為變壓器額定容量，10KV為變壓器一次側額定電壓，0.4KV為變壓器二次側額定電壓。

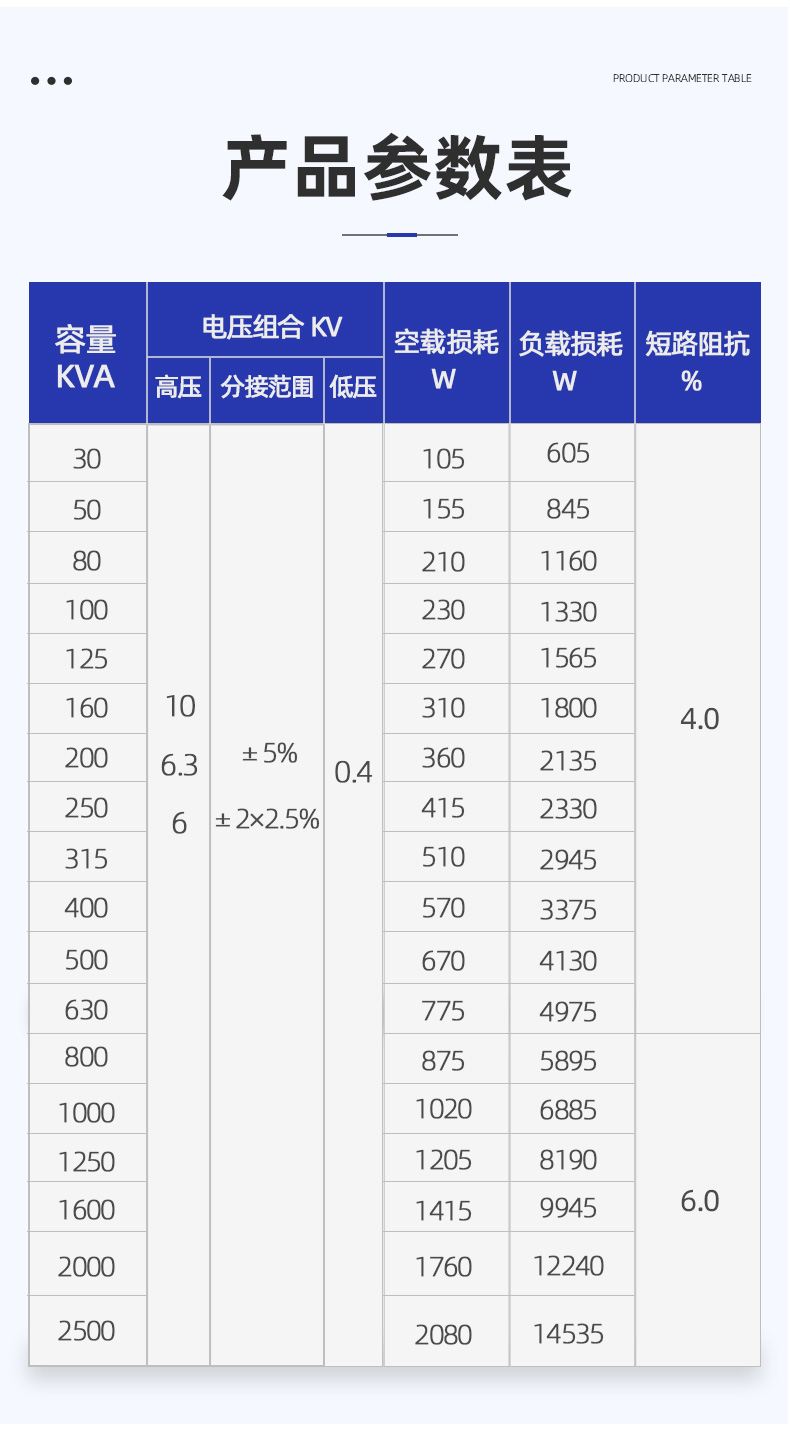

干式變壓器技術參數
①頻率50Hz
②空載電流，要求少于4%
③低壓耐壓強度：2KV/min無擊穿
④絕緣電阻低壓側不少于2MΩ
⑤繞組連接方式：/Y/yn0，與D/yn0
⑥線圈允許溫升100K
⑦散熱方式：自然風冷或溫控風冷
⑧噪聲系數小于30dB
干式變壓器運行對環境要求如下: ①環境溫度-10--45° ②空氣相對濕度：日平均不大于95%，月平均不大于90% ③海撥高度1600米以下（在額定容量下）
